R01-R - Манжета армированная резиновая для валов ГОСТ 8752-79 (сальник)

Как манжета-сальник армированная ГОСТ 8752-79, но изготавливается из резины – Q-Rubber 1, резина, Q-Rubber 1, Q-Rubber 2, viton, Q-Rubber 3, резина, Q-Rubber–Н, Q-sil, силикон.
Задать вопрос
Тип нагрузки:
вращение.gif качение.gif

Манжета резиновая ГОСТ 8752-79 “Манжеты резиновые армированные для валов”. Сальник Q-Rubber 1.

Как манжета армированная ГОСТ 8752-79, но изготавливается из резины – Q-Rubber 1, резина, Q-Rubber 1, Q-Rubber 2, viton, Q-Rubber 3, резина, Q-Rubber–Н, Q-sil, силикон.

Манжета резиновая армированная ГОСТ 8752-79. ТАБЛИЦА ПРИМЕНЯЕМОСТИ МАТЕРИАЛОВ

Материал уплотнения Фикс. кольцо Пружина T V, max P
Q-Rubber 1, резина, Q-Rubber 1 Q-Pom, POM, PA6 1.4310 -30 °C…+80 °C 10 m/s 0,5 bar
(0,05 MPa)
Q-Rubber 2, viton -20 °C…+80 °C 15 m/s
Q-Rubber 3, резина -50 °C…+80 °C 10 m/s
Q-Rubber–Н -25 °C…+80 °C
Q-sil, силикон -60 °C…+80 °C 5 m/s
Q-Rubber 1, резина, Q-Rubber 1 ECOPEEK -30 °C…+100 °C 10 m/s 0,5 bar
(0,05 MPa)
Q-Rubber 2, viton -20 °C…+200 °C 15 m/s
Q-Rubber 3, резина -50 °C…+150 °C 10 m/s
Q-Rubber–Н -25 °C…+150 °C
Q-sil, силикон -60 °C…+200 °C 5 m/s

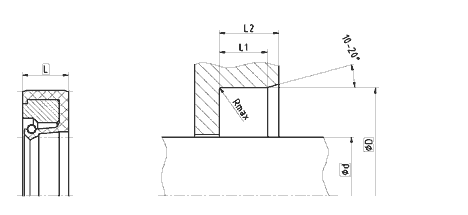

Манжета резиновая ГОСТ 8752-79, уплотнение ротора R01-R. Рекомендации к размерам

⌀d h11, мм. ⌀D H8, мм. L, мм. L1, мм. L2, мм. Rmax, мм.
> 5 … < 60 d + 12 7,0 5,95 7,3 0,4
> 60 … < 140 d + 15 8,0 6,8 8,3
> 140 … < 300 d + 20 10,0 8,5 10,3
> 300 … < 500 d + 30 12,0 10,3 12,3 0,8
> 500 … < 800 d + 40 20,0 17 20,3
> 800 d + 50 22,0 18,7 22,3
Размеры в прямоугольниках указать при заказе.
Пример заказа:
Манжета резиновая ГОСТ 8752-79 или уплотнение ротора R01-R, d=100mm, D=115mm, L=8mm

Варианты заказа:

Манжета 1 50х70 ГОСТ 8752 79
Манжета 1 40x60x10 ГОСТ 8752 79
Манжета 1.1 ГОСТ 8752-79 160x190
Манжета 1.2 ГОСТ 8752-79 40х62х10
Манжета 2.2 ГОСТ 8752-79 30х52х10
