Гидравлика, двустороннее действие. Манжета QR20-R (S20-R)
Тип нагрузки:
Компактное уплотнение штока пригодно для посадочных мест для колец круглого сечения. Преимущества по сравнению с кольцом круглого сечения: наличие опорных колец для высокого давления, исполнение с жесткой посадкой на внешнем диаметре предотвращает прокручивание при динамическом применении.
ТАБЛИЦА ПРИМЕНЯЕМОСТИ МАТЕРИАЛОВ QR20-R (S20-R)
| Материал уплотнения | Опорное кольцо | T
| V, max | P, max |
| Q-Rubber 1 | Q-Pom | -30 °C…+100 °C | 0,5 m/s | 700 bar (70 MPa) |
| Q-Rubber Н | -25 °C…+100 °C | |||
| Q-Rubber 2 | Q-Flon 2 | -20 °C…+200 °C | ||
| Q-Rubber Н | -25 °C…+150 °C |

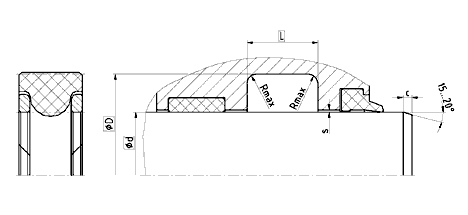

Рекомендации к размерам уплотняемых деталей – Уплотнение штока QR20-R (S20-R)
| ⌀d f8, мм | ⌀D H10, мм | L +0,2, мм | Rmax, мм | c | максимальный радиальный
зазор, s 1, мм | |
| статика | динамика | |||||
| > 11 … < 100 | – | d + 4,5 | 4,5 | 0,4 | 2,0 | f8/H8 |
| > 100 … < 150 | > 11 … < 20 | d + 4,5 | 6,5 | 0,4 | 2,0 | |
| > 150 … < 250 | > 20 … < 40 | d + 6,0 | 7,4 | 0,4 | 3,0 | |
| > 250 … < 400 | > 40 … < 100 | d + 9,0 | 10,1 | 0,4 | 3,5 | |
| > 400 … < 600 | > 100 … < 300 | d + 12,0 | 12,8 | 0,4 | 4,5 | |
| > 600 … | > 300 … < 600 | d + 17,0 | 17,5 | 0,4 | 4,5 | |
| 1 Данные для рабочих температур до 70 °C, при температурах свыше 70 °C – необходимо уменьшить радиальный зазор | ||||||
| Размеры в прямоугольниках указать при заказе.
Пример заказа: Уплотнение штока S20-R, d=100mm, D=115mm, L=10mm | ||||||
