Манжета гидравлическая воротниковая уплотнительная полиуретановая. Гидравлика, одностороннее действие.
Тип нагрузки:
Симметричная манжета гидравлическая воротниковая ГОСТ 14896-84. Уплотнение штока для простого стандартного применения. Не рекомендуется для новых конструкций (предпочтительнее профиль симметричная манжета S01-P ). Похожие предложения: манжеты резиновые воротниковые
Симметричная манжета гидравлическая
ТАБЛИЦА ПРИМЕНЯЕМОСТИ МАТЕРИАЛОВ QS01-P (S06-P)
| Материал уплотнения | Температура | Скорость, max | Давление, max |
| QH-PUR | -20 °C…+110 °C | 0,5 m/s | 400 bar (40 MPa) |
| QS-PUR | 0,7 m/s | ||
| QL-PUR | -50 °C…+110 °C | 0,5 m/s |

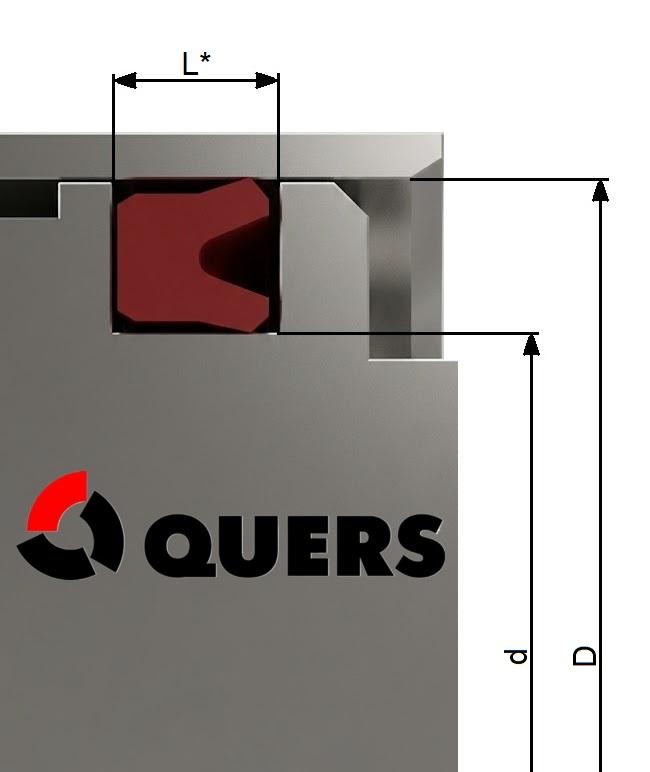

Рекомендации к размерам уплотняемых деталей Манжеты гидравлической S06-P (QS01-P)
| ⌀ d f8, мм | ⌀ D H10, мм | L +0,2, мм | Rmax, мм | c | максимальный радиальный зазор, s 1, мм | |||
| 20 bar | 100 bar | 200 bar | 400 bar | |||||
| > 6 … < 25 | d + 8 | 6,3 | 0,4 | 3,5 | 0,33 | 0,17 | 0,11 | 0,05 |
| > 25 … < 50 | d + 10 | 8,0 | 0,4 | 4,0 | 0,37 | 0,22 | 0,16 | 0,10 |
| > 50 … < 150 | d + 15 | 10,0 | 0,4 | 5,0 | 0,46 | 0,31 | 0,25 | 0,19 |
| > 150 … < 300 | d + 20 | 14,0 | 0,4 | 6,0 | 0,54 | 0,39 | 0,32 | 0,26 |
| > 300 … < 500 | d + 25 | 17,0 | 0,4 | 8,5 | 0,61 | 0,46 | 0,39 | 0,33 |
| > 500 … < 700 | d + 30 | 25,0 | 0,4 | 10,0 | 0,67 | 0,52 | 0,45 | 0,39 |
| > 700 … | d + 40 | 32,0 | 0,4 | 13,0 | 0,67 | 0,52 | 0,45 | 0,39 |
| 1 Данные для рабочих температур до 70 °C, при температурах свыше 70 °C – необходимо уменьшить радиальный зазор | ||||||||
| Размеры в прямоугольниках указать при заказе.
Пример заказа: Уплотнение штока S06-P или Симметричная манжета резиновая уплотнительная для гидравлических устройств ГОСТ 14896-84, d=100mm, D=115mm, L=10mm | ||||||||
